Produkte der Savee-Lösung.
Gerätekategorien:
Drahtlose Aktionselemente
Elemente für die drahtlose Fernschaltung von Geräten.
Für alle – auch anspruchsvollen – Betriebsumgebungen geeignet.
Kabelgebundene Aktionselemente
Kabelgebundene Elemente für die direkte Steuerung des Systems.
Sie bieten zuverlässige und schnelle Kommunikation.
Drahtlose Sensorelemente
Drahtlose Elemente zum Erfassen der Umgebungsbedingungen
und entsprechender Systemsteuerung.
Drahtlose Steuerelemente
Intelligente drahtlose Geräte zur Steuerung des Systems.
Ermöglichen eine einfache, aber detaillierte Lichtsteuerung.
Kabelgebundene Steuerelemente
Kabelgebundene Steuerelemente für die direkte Systemsteuerung.
Sie bieten zuverlässige und schnelle Kommunikation.
Steuer-IT-Infrastruktur
Intelligente Geräte als Rückgrat des Systems,
die intelligente und energieeffiziente Beleuchtung ermöglichen.
Drahtlose Aktionselemente

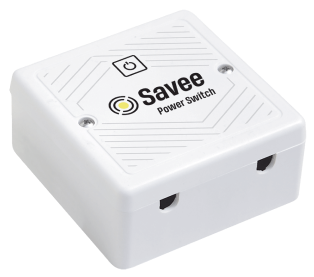

Savee Power Switch
Element zur Steuerung der Phasenschaltung über einen einzelnen Ausgangskanal mit einem Dauerstrom von bis zu 6 A und einem Spitzenstrom von bis zu 8 A. Geeignet für die automatisierte Schaltung von Leuchten, Maschinen und Produktionslinien.
| Versorgungsspannung | 110/230V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,6 W |
| Max. Schaltstrom | 6 A |
| Max. Spitzenschaltstrom | 8 A |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |
Savee Power Switch – 2 Channels
Element zur Steuerung der Phasenschaltung über zwei Ausgangskanäle mit einem Dauerstrom von bis zu 3 A pro Ausgang und einem Spitzenstrom von bis zu 4 A pro Ausgang. Geeignet für die automatisierte Schaltung von Leuchten, Maschinen und Produktionslinien.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,2 W |
| Max. Schaltstrom | 3 A pro Ausgang |
| Max. Spitzenschaltstrom | 4 A pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |
Savee Digital Dimmer
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über einen einzelnen steuerbaren nicht-adressierbaren DALI-Ausgang. An jedem Element können bis zu 64 DALI-Vorschaltgeräte angeschlossen werden. Geeignet für die automatisierte Helligkeitsregelung in 10-%-Schritten.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Max. Anzahl DALI-Geräte | 64 Geräte |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |
Savee Digital Dimmer – 2 Channels
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über zwei steuerbare nicht-adressierbare DALI-Ausgänge. An jedem Ausgang können bis zu 32 DALI-Vorschaltgeräte angeschlossen werden. Einzelne Kanäle können über die Anwendung virtuell verbunden werden, um biodynamische Beleuchtungssteuerung zu ermöglichen.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Anzahl der DALI-Ausgänge | 2 Ausgänge |
| Max. Anzahl DALI-Geräte | 32 Geräte pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |
Savee Digital Dimmer – 4 Channels
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über vier steuerbare nicht-adressierbare DALI-Ausgänge. An jedem Ausgang können bis zu 16 DALI-Vorschaltgeräte angeschlossen werden. Einzelne Kanäle können über die Anwendung virtuell verbunden werden, um biodynamische Beleuchtungssteuerung zu ermöglichen.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Anzahl der DALI-Ausgänge | 4 Ausgänge |
| Maximale Anzahl DALI-Geräte | 16 Geräte pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |
Savee Power Switch IP66
Element zur Steuerung der Phasenschaltung über einen einzelnen Ausgangskanal mit einem Dauerstrom von bis zu 6 A und einem Spitzenstrom von bis zu 8 A. Geeignet für die automatisierte Schaltung von Leuchten, Maschinen und Produktionslinien. Dies ist die Außenausführung.
| Versorgungsspannung | 110/230V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,6 W |
| Max. Schaltstrom | 6 A |
| Max. Spitzenschaltstrom | 8 A |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |

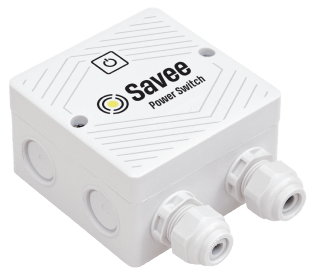

Savee Power Switch – 2 Channels IP66
Element zur Steuerung der Phasenschaltung über zwei Ausgangskanäle mit einem Dauerstrom von bis zu 3 A pro Ausgang und einem Spitzenstrom von bis zu 4 A pro Ausgang. Geeignet für die automatisierte Schaltung von Leuchten, Maschinen und Produktionslinien. Dies ist die Außenausführung.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,2 W |
| Max. Schaltstrom | 3 A pro Ausgang |
| Max. Spitzenschaltstrom | 4 A pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |
Savee Digital Dimmer IP66
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über einen einzelnen steuerbaren nicht-adressierbaren DALI-Ausgang. An jedem Element können bis zu 64 DALI-Vorschaltgeräte angeschlossen werden. Geeignet für die automatisierte Helligkeitsregelung in 10-%-Schritten. Dies ist die Außenausführung.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Max. Anzahl DALI-Geräte | 64 Geräte |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |

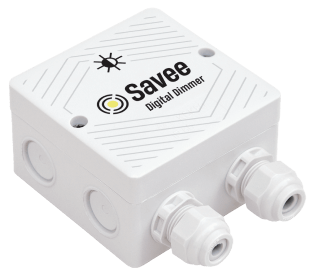

Savee Digital Dimmer – 2 Channels IP66
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über zwei steuerbare nicht-adressierbare DALI-Ausgänge. An jedem Ausgang können bis zu 32 DALI-Vorschaltgeräte angeschlossen werden. Einzelne Kanäle können über die Anwendung virtuell verbunden werden, um biodynamische Beleuchtungssteuerung zu ermöglichen. Dies ist die Außenausführung.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Anzahl der DALI-Ausgänge | 2 Ausgänge |
| Max. Anzahl DALI-Geräte | 32 Geräte pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |
Savee Digital Dimmer – 4 Channels IP66
Element zur Steuerung von Leuchten mit DALI-Vorschaltgerät über vier steuerbare nicht-adressierbare DALI-Ausgänge. An jedem Ausgang können bis zu 16 DALI-Vorschaltgeräte angeschlossen werden. Einzelne Kanäle können über die Anwendung virtuell verbunden werden, um biodynamische Beleuchtungssteuerung zu ermöglichen. Dies ist die Außenausführung.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Anzahl der DALI-Ausgänge | 4 Ausgänge |
| Maximale Anzahl DALI-Geräte | 16 Geräte pro Ausgang |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |
Savee Digital Dimmer Zhaga
Element zur Steuerung einer Außenleuchte mit DALI-Vorschaltgerät und Zhaga-Anschluss. Das Element wird in einer Zhaga-Fassung montiert und kann für die automatisierte Helligkeitsregelung in 10-%-Schritten verwendet werden.
| Versorgungsspannung | 24 V DC |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Max. Anzahl DALI-Geräte | 1 Leuchte |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
Savee Digital Dimmer NEMA
Element zur Steuerung einer Außenleuchte mit DALI-Vorschaltgerät und NEMA-Anschluss. Das Element wird in einer NEMA-Fassung montiert und kann für die automatisierte Helligkeitsregelung in 10-%-Schritten verwendet werden.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Max. Anzahl DALI-Geräte | 1 Leuchte |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Anzahl der Kontakte | 7 Kontakte |
Kabelgebundene Aktionselemente

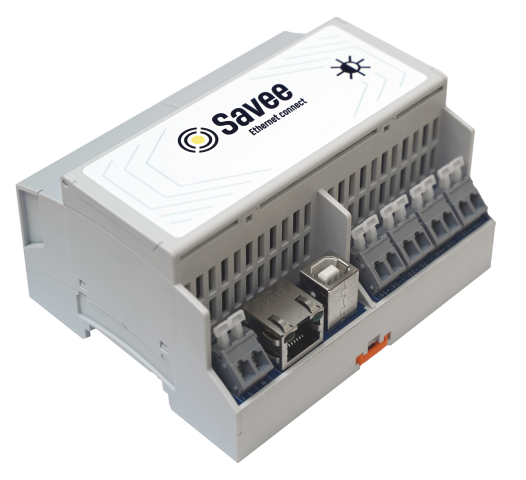

Savee EC Relay Module
Kabelgebundenes Gerät für die Montage in einem Verteilerkasten, das das Schalten von bis zu sechs Geräten – Relais oder Schütze – zur Steuerung von Leuchten, Beleuchtungsgruppen oder Maschinen ermöglicht. Kommuniziert direkt mit dem Savee-Server über Ethernet. Verfügt über sechs geschaltete Ausgänge mit max. Spitzenstrom von 4 A und empfohlener Dauerlast von 3 A pro Ausgang.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 2,5 W |
| Verlustleistung | 3 W |
| Anzahl der geschalteten Ausgänge | 6 Ausgänge |
| Max. Schaltstrom | 3 A pro Ausgang |
| Max. Spitzenschaltstrom | 4 A pro Ausgang |
| Kommunikationsschnittstelle | Ethernet |
| Betriebstemperaturbereich | -10 °C bis 65 °C |
| Schutzklasse | IP20 |
| Abmessungen | 107,6 x 89,7 x 60,7 mm |

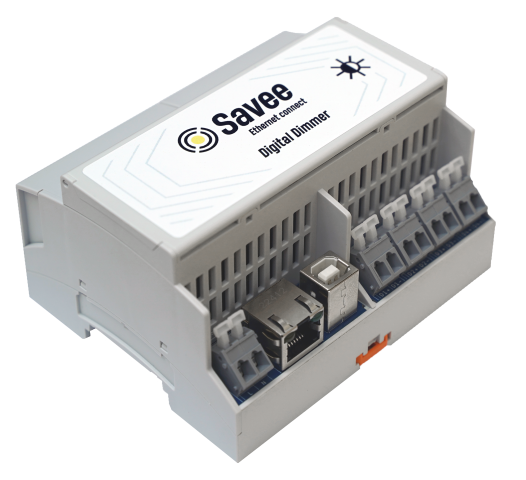

Savee EC Digital Dimmer
Kabelgebundenes Gerät für die Montage in einem Verteilerkasten zur Regulierung der Lichtintensität mittels DALI-Protokoll. Kommuniziert direkt mit dem Savee-Server über Ethernet und unterstützt bis zu 64 Leuchten pro Bus mit Gruppen- oder Einzelsteuerung. Die Lichtintensität kann im Bereich von 0–100 % in 10-%-Schritten geregelt werden.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 2,1 W |
| Verlustleistung | 2,6 W |
| Anzahl der DALI-Ausgänge | 4 Ausgänge |
| Maximale Anzahl DALI-Geräte | 64 Leuchten pro Ausgang |
| Kommunikationsschnittstelle | Ethernet |
| Betriebstemperaturbereich | -10 °C bis 65 °C |
| Schutzklasse | IP20 |
| Abmessungen | 107,6 x 89,7 x 60,7 mm |
Drahtlose Sensorelemente

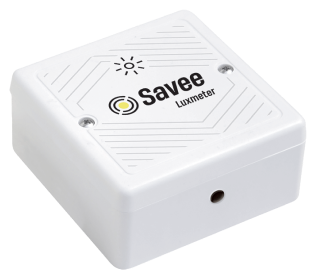

Savee Luxmeter
Element zur Messung der Beleuchtungsstärke in einem Raum mit einem Messbereich von 0–3000 Lux. Geeignet für die automatisierte Helligkeitssteuerung von Leuchten in Abhängigkeit vom Umgebungslichtniveau. Leuchten ohne dimmbares Vorschaltgerät können automatisch ein- und ausgeschaltet werden.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 0,9 W |
| Messbereich | 0 lx bis 3000 lx |
| Messgenauigkeit | 5 % |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |

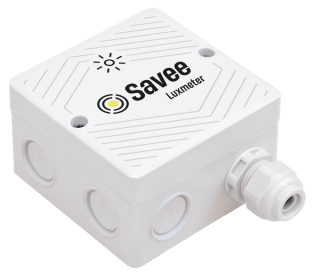

Savee Luxmeter IP66
Element zur Messung der Beleuchtungsstärke im Außenbereich mit einem Messbereich von 0–3000 Lux. Geeignet für die automatisierte Helligkeitssteuerung von Leuchten in Abhängigkeit vom Umgebungslichtniveau. Leuchten ohne dimmbares Vorschaltgerät können automatisch ein- und ausgeschaltet werden.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 0,9 W |
| Messbereich | 0 lx bis 3000 lx |
| Messgenauigkeit | 5 % |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -40°C bis 65°C |
| Schutzklasse | IP66 |
| Abmessungen | 82 x 82 x 54 mm |
Drahtlose Steuerelemente
Savee Button Module – 5 Inputs
Steuermodul mit fünf konfigurierbaren Tastereingängen. Dieses Modul wird als Elektronik ohne Gehäuse geliefert. Das Element kann in einem Kunststoffgehäuse mit Tastern untergebracht und zur Steuerung von Leuchten und Maschinen verwendet werden.

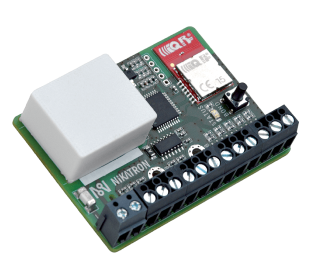

Savee Button Module – 15 Inputs
Steuermodul mit fünfzehn konfigurierbaren Tastereingängen. Dieses Modul wird als Elektronik ohne Gehäuse geliefert. Das Element kann in einem Kunststoffgehäuse mit Tastern untergebracht und zur Steuerung von Leuchten und Maschinen verwendet werden.

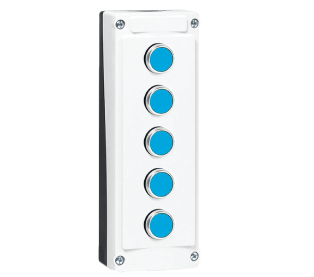

Savee Industrial Buttons
Industrielles Bedienfeld-Modul mit fünf Tasten und LED-Statusanzeige. Robuste mechanische Ausführung für Industriehallen und anspruchsvollere Umgebungen.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 0,8 W |
| Anzahl der Tasten | 5 |
| Drückanzeige | LED-Anzeige |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP66 |
| Abmessungen | 252 x 80 x 70 mm |

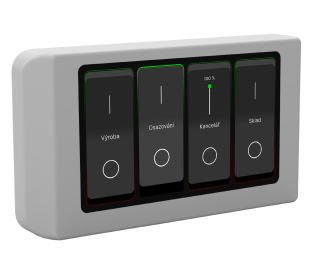

Savee Virtual Buttons 5"
Fünf-Zoll-TFT-Steuerdisplay mit bis zu vier virtuellen Tasten in modernem Design, geeignet für Büroumgebungen. Dieses Display kann anstelle eines zweistelligen Wandschalters montiert werden.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 8,2 W |
| Kommunikationsschnittstelle | Ethernet, WiFi |
| Montageart | Unterputz |
| Betriebstemperaturbereich | 0 °C bis 40 °C |
| Displaygröße | 5" (12,7 cm) |
| Schutzklasse | IP30 |
| Abmessungen | 150 x 81 x 70 mm |

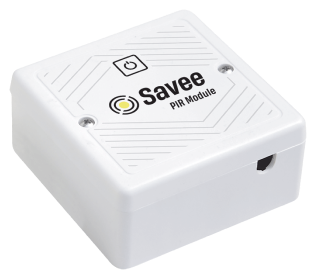

Savee PIR Module
Element zum Anschluss eines PIR-Sensors an das System. Dieses Element wird am Ausgang des PIR-Sensors angeschlossen und dient als Konverter der Sensorinformationen in die Anwendung. Eine Zeitverzögerung kann in der Anwendung ohne direkten Eingriff in den Sensor eingestellt werden.
Kabelgebundene Steuerelemente
Savee EC Input Module AC
Kabelgebundenes Gerät für die Montage in einem Verteilerkasten zur Überwachung von bis zu acht unabhängigen AC-Eingangskanälen. Jeder Kanal erkennt das Vorhandensein eines AC-Signals und löst Aktionen gemäß der Systemkonfiguration aus. Ermöglicht die Integration externer Schalter, Sensoren oder anderer AC-Signale in das Automatisierungssystem. Kommuniziert direkt mit dem Savee-Server über Ethernet.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,7 W |
| Eingangsdetektionsspannung | 110/230 V AC, 50/60 Hz |
| Anzahl der Detektionseingänge | 8 Eingänge |
| Kommunikationsschnittstelle | Ethernet |
| Betriebstemperaturbereich | -10 °C bis 65 °C |
| Schutzklasse | IP20 |
| Abmessungen | 107,6 x 89,7 x 60,7 mm |
Savee EC Input Module DC
Kabelgebundenes Gerät für die Montage in einem Verteilerkasten zur Überwachung von bis zu acht unabhängigen DC-Eingangskanälen. Jeder Kanal erkennt das Vorhandensein eines DC-Signals und löst Aktionen gemäß der Systemkonfiguration aus. Ermöglicht die Integration externer Schalter, Sensoren oder anderer DC-Signale in das Automatisierungssystem. Kommuniziert direkt mit dem Savee-Server über Ethernet.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 1,7 W |
| Eingangsdetektionsspannung | 5 V DC bis 24 V DC |
| Anzahl der Detektionseingänge | 8 Eingänge |
| Kommunikationsschnittstelle | Ethernet |
| Betriebstemperaturbereich | -10 °C bis 65 °C |
| Schutzklasse | IP20 |
| Abmessungen | 107,6 x 89,7 x 60,7 mm |
Steuer-IT-Infrastruktur

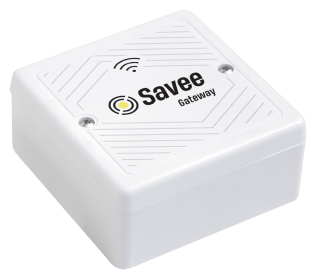

Savee Gateway
Drahtloses Kommunikationsgateway für die Kommunikation zwischen dem Server und den drahtlosen Endelementen der Savee-Lösung. Das Gateway kommuniziert im LAN-Netzwerk über eine Ethernet-Schnittstelle und wird über passives PoE gespeist. Das Gateway verfügt über eine integrierte Antenne.
| Versorgungsspannung | 12 V bis 48 V (Passives PoE) |
|---|---|
| Leerlaufleistungsaufnahme | 1 W |
| Kommunikationsschnittstelle | Ethernet |
| Kommunikationsband | 868 MHz |
| Sendeleistung | -9 dBm bis 12 dBm |
| Betriebstemperaturbereich | -10°C bis 55°C |
| Schutzklasse | IP40 |
| Abmessungen | 82 x 82 x 28 mm |

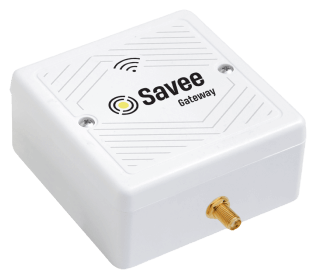

Savee Gateway – External Antenna Connector
Drahtloses Kommunikationsgateway für die Kommunikation zwischen dem Server und den drahtlosen Endelementen der Savee-Lösung. Das Gateway kommuniziert im LAN-Netzwerk über eine Ethernet-Schnittstelle und wird über passives PoE gespeist. Das Gateway verfügt über einen SMA-Anschluss für den Anschluss einer externen Antenne.

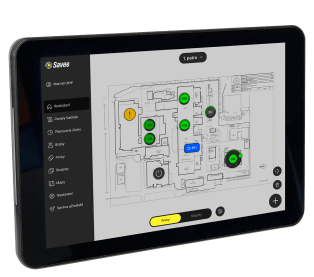

Savee Touch Display 10"
Steuer-Touchscreen für die einfache Systemverwaltung über einen virtuellen Gebäudegrundriss. Der Touchscreen kann in Büroumgebungen an der Wand montiert werden. Er kommuniziert im LAN-Netzwerk über Ethernet oder Wi-Fi und wird über passives PoE gespeist.
| Versorgungsspannung | 12 V DC, IEEE 802.3 at (Aktives PoE) |
|---|---|
| Energieverbrauch | 18 W |
| Kommunikationsschnittstelle | Ethernet, WiFi |
| Montageart | Wandmontage |
| Design | Anti-Vandalismus |
| Betriebssystem | Android |
| Betriebstemperaturbereich | 0°C bis 45°C |
| Displaygröße | 10,1" (25,5 cm) |
| Abmessungen | 255 x 172 x 30,5 mm |
Savee HW Industrial Server
Industrieserver mit installierter Savee-Anwendung im lokalen Netzwerk des Gebäudes. Zusammen mit der Anwendung steuert der Server alle angeschlossenen Systemelemente und gewährleistet die Ausführung konfigurierter Automatisierungen und Zeitpläne.
| Versorgungsspannung | 110/230 V AC, 50/60 Hz |
|---|---|
| Leerlaufleistungsaufnahme | 20 W |
| Prozessor | Intel N50 |
| RAM | 8 GB DDR5 |
| Speicher | 160 GB M.2 SSD |
| Kommunikationsschnittstelle | Ethernet |
| Betriebssystem | Linux (Debian) |
| Betriebstemperaturbereich | 0°C bis 60°C |
| Schutzklasse | IP20 |
| Abmessungen | 36 x 147 x 165 mm |
Savee Gateway IP66
Drahtloses Kommunikationsgateway für die Kommunikation zwischen dem Server und den drahtlosen Endelementen der Savee-Lösung. Das Gateway kommuniziert im LAN-Netzwerk über eine Ethernet-Schnittstelle und wird über passives PoE gespeist. Das Gateway verfügt über eine integrierte Antenne und ist für den Außeneinsatz ausgelegt.
Schlüsselkomponenten und Technologie der DALI-Lichtsteuerung für modernes Lichtmanagement
Moderne Beleuchtung erfordert intelligente Infrastruktur – und genau das bietet die DALI-Lichtsteuerung in Verbindung mit dem Savee-System. Unsere Hardwarekomponenten ermöglichen eine einfache Integration in eine DALI-Schnittstelle und sorgen für präzise Kontrolle jedes Lichtpunkts.
Dank des DALI-Standards lassen sich die Lichtintensität stufenlos regeln, der Zustand der Leuchten überwachen und der Energieverbrauch optimieren. Savee ergänzt dies um Online-Zugang, Fernverwaltung und übersichtliche Analysen.
Das System ist skalierbar – von Dutzenden bis zu Tausenden von Lichtpunkten. In Kombination mit Savee erhalten Sie die volle Kontrolle in einer benutzerfreundlichen Oberfläche.
